Як поміняти код на кодовому, механічному замку ЗКП ―

1, ЗКП-2.

Розбирання замока кодового, виробництва "МЕТТЕМ" проводиться так.

Потрібна викрутка хрестоподібна. Розпаковуємо замок.

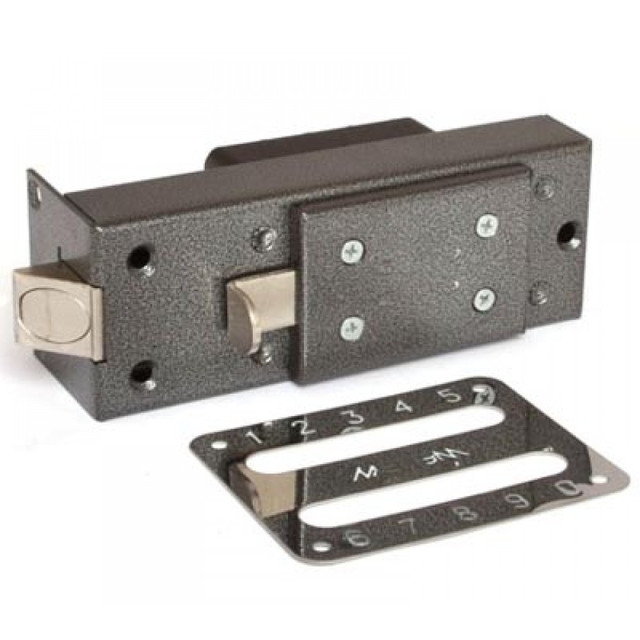

В комплект входить замок, накладка (запірна планка), відповідна частина (накладка)

Інструкція кодовий замок, вид зовні.

Ось, на фото інструкція на кодовий замок, в розгорнутому вигляді.

Розміри замку.

Механічно кодовий замок в основному ставлять на під'їзні двері, для автоматичного замикання при одночасному натисканні декількох кнопок. Так само є можливість зміни коду.

Передня частина замку. Він відрізняється висотою кнопок. Чим товще двері, тим вище кнопки. ЗКП-1 Встановлюється на двері товщиною 24-35 мм, а

ЗКП-2 Встановлюється на двері товщиною 40-45 мм

Рухомі деталі замку – сталь, покриття нікель. Кількість можливих кодів – більше 1000. Кількість перекодіруемих кнопок ― 10. Вага брутто (кг): ЗКП-1 – 13, ЗКП-2 – 14,3.

На фото кодового замка, ми бачимо пружинний блок.

Хрестової викруткою відкручуємо гвинти діаметром 4 мм.

Відкрутили і поклали поруч.

Розкручуємо інші болти з пружинного блоку.

за допомогою хрестоподібної викрутки , відкрутимо кришку пружинного блоку.

Кришка знята. Можна діставати сувальди.

Ми бачимо на "Р" образному важелі, осверстие в яке потрапляє болт (близько вказівного пальця) і відкриває щиколду.

Виймаємо важіль з пружинного блоку...Ось він, цей важіль.

Тепер виймаємо сувальди кодового замка.

Сувальда – деталь, що слугує для стопоріння замку, що містить елементи секретності у вигляді кодових зрізів.

Ось на фото видно, що один кут сточено.

Ми бачимо, що пластини (сувальди) стоять в не робочому положенні ― скосами НАЗОВНІ.

Кришка пружин відкрита, кодировочные пластини видно на фото.

Натискаємо на кнопки (знизу) сувальдо трохи вийшли і ми бачимо, що вони в положенні НЕ кодовані. Тому, що кожна з цих пластин має невеликий зріз. Зрізи пластин на кнопках, що входять в кодову комбінацію, спрямовані всередину корпусу замку, а зрізи пластин кнопок, що не беруть участь у кодовій комбінації ― назовні. Так як всі зрізи дивляться назовні, замок ― без коду.

Зрізи назовні.

Вийміть відповідні пластини. Переверніть їх таким чином, щоб їх зрізи були спрямовані всередину по відношенню до замку.

Витягаємо пластину рукою або пінцетом.

Ось одна пластина закодована.

Перегорнемо ще пластину з іншого боку.

Ось встановлений код "38". Зазвичай такий код йде "за замовчуванням", від виробника. Якщо потрібен інший код, то ми перевертаємо відповідні, номеру коду, кнопки. Код може складаються з однієї цифри і з декількох (не більше кількості цифр і пластин). Від однієї до 10.

Натискаю кнопки.

Ось бачимо натиснутий код "38". Збірка замку проводиться в зворотній послідовності.
